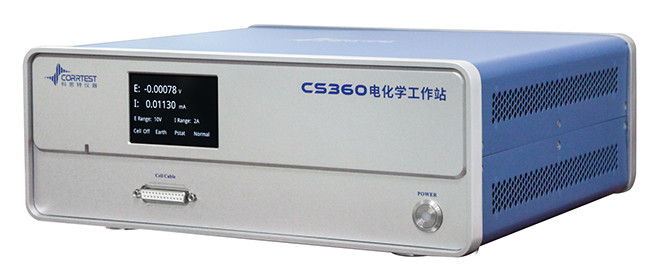

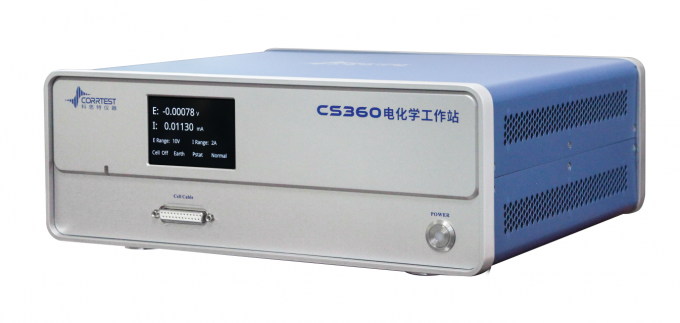

Высокочастотный 8MHz EIS Потенциостат гальваносат модели CS360

SИнгель-канальный потенциостат/гальваностатс EISМодельCS360 состоит из генератора произвольных функций DDS, потенциостата / гальваностата и FRA. С помощью встроенных двойных 24-битных конвертеров Delta-sigma AD,достигает отличной стабильности и высокого потенциала (1mV) и разрешения тока ((1pA)С частотой EIS до 8 МГц, CS360 был идеальным инструментом для изучения твердотельных электролитов.

Применение потенциостата CS360

- Энергетические материалы (твердотельные батареи, литий-ионные батареи, солнечные элементы, топливные элементы, суперконденсаторы и т.д.)

- Электрокатализ (HER, OER, ORR, CO2RR, NRR, расщепление воды)

- Реактивные механизмы электросинтеза, электродепозиции (электропластировка), анодного окисления, электролиза

- Металлическая коррозия; ингибитор коррозии, покрытие и эффективность катодной защиты

Благодаря высокой плотности энергии, быстрой зарядке и разрядке и длительному сроку службы твердотельные батареи широко используются в электромобилях, носимых устройствах и т. Д.замедление воспламенения и ингибирование роста дендритовЭЛС является важным методом для изучения производительности твердотельных батарей.электрохимические реакции, и т. д. путем измерения EIS в различных частотных регионах, обеспечивая важную теоретическую основу и техническую поддержку для разработки высокопроизводительных полностью твердотельных батарей.

Частота EIS может составлять до 8 МГц для потенциостата/гальваностата/электрохимической рабочей станции CS360, что может удовлетворить потребность в высокочастотном испытании EIS на твердых электролитах.Исследование твердых электролитов, особенно сосредоточенное на импедантном поведении в области высокой частотыОн помогает нам количественно измерить электронную и ионную проводимость, найти микроструктурные проблемы материала (такие как эффекты границы зерна), и, таким образом, предоставить руководство по оптимизации материала,и улучшение производительности батареи.

Подержка твердотельных батарей

Форма волны испытания EIS

Спецификации - потенциостат CS360

Поддержка 2-, 3- или 4-электродной конфигурации

Максимально применяемый потенциал: ±10В

Максимальный выходный ток: ±2A

Точность потенциального управления: 0,1% × полный диапазон±1 мВ

Точность управления током: 0,1% × полный диапазон

Разрешение потенциала: 1μV

Чувствительность тока:1pA

Время потенциального подъема: ≤1μs

Импеданс входа на эталонный электрод:10¹³Посмотрите на себя.

Базовый входный ток: ≤ 10pA

Диапазон потенциала: ±200mV, ±2,5V, ±5V, ±10V, 4 диапазона

Диапазон тока: ±200pA ~ ±2 A, 11 диапазонов

Напряжение соответствия: ±30В

Скорость сканирования CV и LSV: 0,001mV/s~10kV/s

Ширина импульсов CA и CC: 0,0001 ~ 65,000s

Увеличение тока во время сканирования: 1mA@1A/ms

Повышение потенциала во время сканирования: 0,02mV @ 1V/ms

Частота SWV: 0,001 ~ 100 кГц

Ширина импульсов DPV и NPV: 0,001 ~ 100 с

Приобретение данных AD: 16 бит@1 МГц, 20 бит @1 кГц

Разрешение DA: 20 бит

Минимальный потенциальный прирост ВВ: 0,02 мВ

Фильтры низкого пропускания: охватывают 7 десятилетий

Диапазон потенциала и тока: ручной/автоматический переключатель

Наземный режим: плавание, заземление, поддержка ZRA

Связь: USB2.0, RJ45 Ethernet

Операционная система: Windows 10/11

Электрическое питание: 90~240V AC 50/60Hz

Вес / Размеры: 6,5 кг, 36 x 30 x 16 см

EIS (электрохимическая импедансная спектроскопия)

Генератор сигнала

Диапазон частот:10μHz~8 MHz

Амплитуда переменного тока: 1mV~2500mV

Дисплейное преимущество: -10 ~ +10В

Импеданс выхода DDS: 50Ω

Точность частоты: 0,1%

Разрешение сигнала: 0,1 мВ RMS

Форма волны: синусная, треугольная и квадратная волны

Извращение волны: < 1%

Режим сканирования: логарифмический/линейный, увеличение/уменьшение

Анализатор сигнала

Интегральное время: минимум:10 мс или самое длительное время цикла

Максимальное:10⁶циклы или 10⁵с

Задержка измерения: 0~10⁵с

Компенсация за смещение постоянного тока

Диапазон потенциальной автоматической компенсации: -10V~+10V

Диапазон компенсации тока: -2A~+2A

Пропускная способность: диапазон частот 8 десятилетий, автоматическое и ручное настройки

Техники

Стабильная поляризация:

Потенциал открытой цепи (OCP)

Потенциостатическая (кривая I-T)

Гальваностатические

Потенциально-динамический (график Табеля)

Гальванодинамический (DGP)

Периодическая поляризация:

Много возможных шагов

Многоканальные шаги

Потенциальный шаг по лестнице (VSTEP)

Гальваническая лестница-ступень (ISTEP)

Метод хроно:

Хронопотенциометрия (CP)

хроноамперметрия (CA)

Хронокаулометрия (CC)

Вольтметрия:

Линейная вольтметрия считывания (LSV)

Цилическая вольтметрия (CV)

Вольтметрия лестницы (SCV)

Квадратная волновая вольтметрия (SWV)

Дифференциальная импульсная вольтметрия (DPV)

Нормальная пульсовольтметрия (НПВ)

Дифференциальная нормальная импульсная вольтметрия (DNPV)

Вольтметрия переменного тока (ACV)

2-я гармоническая напряженность переменного тока (SHACV)

Трансформация Фурье переменной напряженности (FTACV)

Электрохимическая импедансная спектроскопия:

Потенциостатическая ЭИС (Nyquist, Bode)

Гальваностатическая ЭИС

Потенциостатическая EIS (необязательная частота)

Гальваностатическая EIS ((Необязательная частота)

Мотт-Шоттки

Потенциально-статическая EIS против времени (одиночная частота)

Гальваностатический EIS против времени (одинкочастота)

Измерения коррозии:

Кривая циклической поляризации (CPP)

Линейная кривая поляризации (LPR)

Электрохимическая потенциокинетическая реактивация (EPR)

Электрохимический шум (EВN)

Амперметр с нулевым сопротивлением (ZRA)

Испытание батареиг:

Зарядка и разрядка батареи

Гальваностатический заряд и разряд (GCD)

Потенциальное заряжение и разряжение (PCD)

Техника потенциостатической интермитантной титрации (PITT)

Техника гальваностатической интермитантной титрации (GITT)

Амперометрический:

Дифференциальная импульсная амперометрия (DPA)

Двойная дифференциальная импульсная амперометрия (DDPA)

Трехпальсовая амперометрия (TPA)

Интегрированное амперометрическое обнаружение импульса (IPAD)

Стрипинг вольтметрия:

Потенциально-статическое стриптинг,

Линейная разгрузка, разгрузка лестницы

Удаление квадратных волн

Дифференциальная импульсная вольтметрия

Обычная пульсовольтметрия

Дифференциальная нормальная импульсная вольтметрия

Расширения:

Электрохимическая стриппинг/осаждение

Электролиз сыпучего с помощью кулометрии (BE)

Rs Измерение
