Кортест Трехэлектродный потенциостат CS350M Гальваностат И Потенциостат

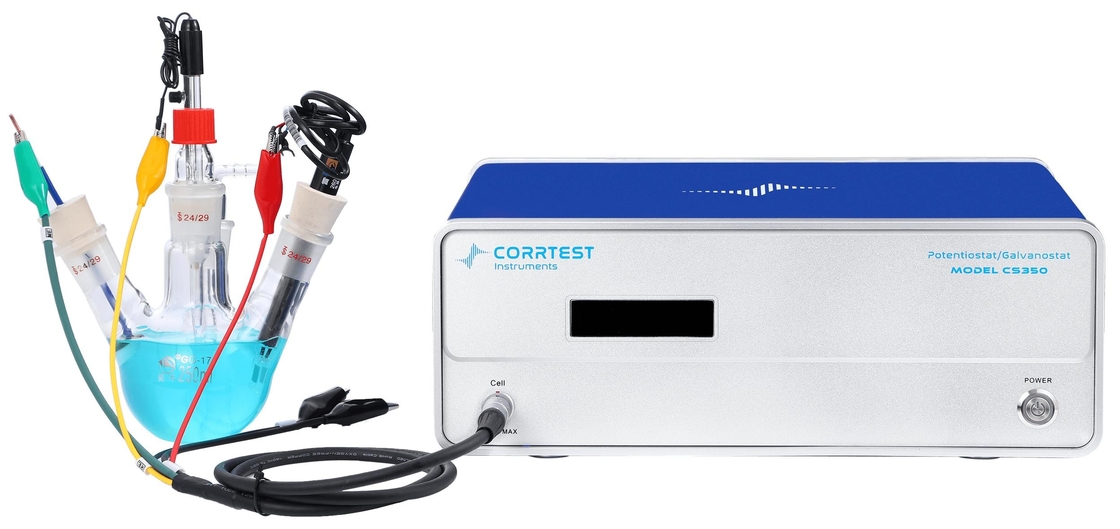

Трехэлектродный потенциостат CS350M состоит из генератора произвольной функции DDS, потенциостата/гальваностата высокой мощности, двухканального анализатора корреляции,двухканальные высокоскоростные 16-битные/высокоточные 24-битные конвертеры и интерфейсы расширенияМаксимальный ток составляет ±2А, диапазон потенциала ±10В. Диапазон частоты EIS составляет 10uHz ~ 1MHz. Он может использоваться для различных электрохимических областей, таких как коррозия, энергия, материалы и электроанализ.Ток может быть увеличен до 20A / 40A с помощью усилителя тока CS2020B / CS2040BТри электрода потенциостат CS350M не только может измерить 3-электродную систему, но также может быть применен для других конфигураций.

Что такое система с тремя электродами?

Система трех электродов состоит из рабочего электрода, противоэлектрода и эталонного электрода.Роль эталонного электрода заключается в том, чтобы действовать в качестве ссылки при измерении и управлении рабочим потенциалом электродаБольшинство электрохимических испытаний - это 3-электродная система.

Преимущества трехэлектродного потенциостата CS350M

Многоэлектродная система

● трехэлектродный потенциостат CS350M поддерживает 2-электродную, 3-электродную систему и 4-электродную систему, может быть использован для проверки внутреннего сопротивления батареи или 4-электродного измерения импеданса тонкой пленки

● С амперметром с нулевым сопротивлением для измерения гальванического тока

Полное плавание

Все потенциостаты Corrtest/гальваностаты, включая три электрода потенциостата CS350M, предназначены для полного плавания.и может использоваться для электрохимического изучения рабочего электрода, соединяющегося с землей, такие как автоклав, металлическая часть моста, бетон

Хранение данных в реальном времени

Данные эксперимента могут храниться в режиме реального времени. Даже если испытание будет прервано отключением электроэнергии, данные будут автоматически сохранены.

Электрохимическая импедантная спектроскопия (EIS)

● Трехэлектродный потенциостат CS350M использует алгоритм интегральной корреляции и двухканальный метод переборки проб и обладает сильной антиинтерферентной способностью.Внутреннее сопротивление прибора до 10¹³Он подходит для измерений EIS высокоимпедантной системы (такой как покрытие, бетон и т.д.)

● При помощи технологии постоянного тока и преимущества постоянного тока для измерения импеданса батареи в состоянии зарядки и разрядки можно использовать трехэлектродный потенциостат CS350M.подходящий для системы с очень низким сопротивлением (например, батарея 18650, аккумулятор мягкого пакета, ядро аккумулятора...)

Комплект разработки программного обеспечения (SDK)

Мы можем предоставить вторичные интерфейсы разработки, общие интерфейсы API и примеры разработки, и мы можем реализовать вызов данных для Labview, C, C++, C#, VC и других программ,который удобен для вторичной разработки и настройки методов испытаний.

Высокий ток, высокий уровень соответствия

● С помощью усилителя CS2020B/CS2040B ток трех электродов потенциостата CS350M может быть увеличен до 20A/40A, что отвечает требованиям топливных элементов, энергетических батарей, электропластировки и т.д.

●Может настроить прибор на 30В высокое напряжение соответствия, которое отвечает требованиям испытаний в решениях с низкой проводимостью (органическая система, бетонная система и т.д.),особенно подходит для исследования углеродного и азотного сокращения.

Универсальный анализ данных

CS Studio - это программное обеспечение для Corrtest potentiostat для управления экспериментами и анализа данных.анализ интеграции и пиковой высоты вольтметрической кривой, настройка эквивалентной схемы EIS и установка импедантного спектра и т.д.

● Многопараметрическая кривая поляризации

● Установка EIS

● Электрохимический анализ шума

● Вычисление псевдоемкости

● Специфическая емкость GCD, эффективность

● Анализ графика Мотт-Шоттки

● анализ резюме

Смешанное испытание

Программное обеспечение CS studio поддерживает комбинированное тестирование для различных экспериментов для достижения гибких и эффективных результатов.

Вы можете установить параметры для каждого эксперимента заранее, и установить интервалы, время ожидания и т.д. между каждым экспериментом.Различные эксперименты будут выполняться один за другим, как установка автоматически.

Комбинационное испытание: испытания коррозии

Комбинированное испытание: испытания псевдоконденсаторов

Техники трехэлектродного потенциостата CS350M

Вопрос: Помимо трехэлектродной системы, может литрехэлектродный потенциостат CS350M

также поддерживает другие конфигурации, такие как 2-электродный, и 4-электродный система?

А:Трехэлектродный потенциостат CS350M - универсальный и понятный инструмент для всех электрохимических измерений.

Вопрос:В чем разница между двумя электродами и тремя электродами?

А:В двухэлектродной системе CE и RE соединены совместно с одним электродом, а WE и SENSE соединены совместно с противоположным электродом, и затем измеряется весь потенциал,включая потенциал на интерфейсе CE и электролитаПоэтому, если потенциал интерфейса не оказывает критического влияния на все исследование, можно использовать двухэлектродную систему.2-электродная система обычно применяется для хранения или преобразования энергииОн также используется для измерения сверхбыстрой кинетики процессов электродов или измерения электрохимического импеданса при высоких частотах.

Система из трех электродов является наиболее часто используемой установкой в электрохимии, в которой контролируются потоки тока между CE и WE, потенциал между WE и CE,и потенциал измеряется между RE и Sense.

Вопрос: Почему мы используем трехэлектродную систему для аналитической электрохимии?

А:Электрохимические эксперименты проводятся в электрохимической ячейке.Электрохимическая ячейка работает обычно с трехэлектродной системой, состоящей из рабочего электрода ((WE),эталонный электрод ((RE) и противоэлектрод ((CE)Наиболее часто используемые РЭ - это насыщенный электрод каломела и электрод серебра/хлорида серебра (Ag/AgCl).Хороший RE должен иметь постоянный потенциал относительно времени и температуры, который не должен быть изменен прохождением небольшого тока такжеПри этом методе на рабочем электроде поддерживается постоянный потенциал с помощью механизма обратной связи через эталонный электрод.эталонный электрод имеет очень высокое сопротивлениеПо этой причине для измерения тока используется другой электрод, называемый вспомогательным электродом или противоэлектродом.В основном CE - это инертный металл, такой как платина и т.д..

Электрод, в котором выполняются модификации с использованием различных электрохимических методов, называется рабочим электродом.интересная реакция происходит на поверхности рабочего электродаWE - это главный электрод, где контролируется потенциал и измеряется ток. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
